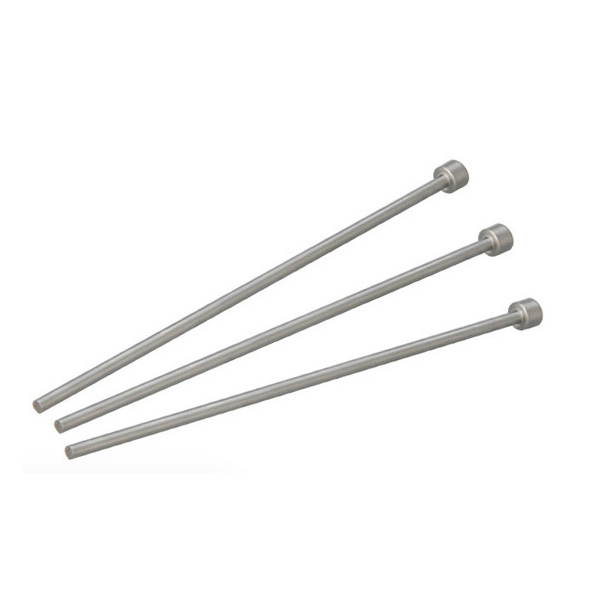

दमार्गदर्शित पिनभूमितीय अडचणी आणि यांत्रिक मार्गदर्शनाद्वारे यांत्रिक डिव्हाइसची गती मार्ग नियंत्रित करते. त्याच्या स्ट्रक्चरल डिझाइनमध्ये एक अचूक सिलेंडर आणि पोझिशनिंग शंकूचा समावेश आहे. मार्गदर्शित पिन उच्च रॉकवेल कडकपणासह पृष्ठभाग-कठोर टंगस्टन कार्बाईड मिश्र धातुपासून बनविलेले आहे आणि 2000 एन-स्तरीय बाजूकडील भार सहन करू शकते.
चे मुख्य कार्यमार्गदर्शित पिनकिनेमॅटिक मर्यादा यंत्रणेत प्रतिबिंबित होते. डबल गाईड पिन सिस्टम विमानाच्या हालचालीतील स्वातंत्र्याच्या तीन रोटेशनल डिग्री दूर करण्यासाठी अति-स्थितीची रचना तयार करते. चॅम्फर डिझाइनमुळे प्रारंभिक असेंब्ली संपर्क ताण कमी होतो आणि ग्रेडियंट व्यासाची रचना स्ट्रोकच्या शेवटी हायड्रॉलिक डॅम्पिंग प्रभाव तयार करते, ज्यामुळे गतीचा प्रभाव कमी होऊ शकतो. थर्मल विस्तार गुणांक आणि बेस मटेरियलमधील फरक तापमानात वाढ झाल्यामुळे फिटच्या अपयशास प्रभावीपणे टाळू शकतो.
ची डायनॅमिक अचूकतामार्गदर्शित पिनपृष्ठभाग डायमंड सारख्या कोटिंगद्वारे राखले जाते आणि कार्यरत ऑपरेशन दरम्यान पोशाख दर कमी असतो. बंद वंगण ग्रूव्हने मोलिब्डेनम डिसल्फाइड ग्रीस स्टोअर केले, जे वंगण घालणार्‍या चित्रपटाला 2 दशलक्ष चक्र चाचण्यांमध्ये अबाधित ठेवते. अपयशाच्या चेतावणीचे परीक्षण ध्वनिक उत्सर्जन सेन्सरद्वारे केले जाते. जेव्हा 5-8 केएचझेड फ्रिक्वेन्सी बँडमध्ये कंपन स्पेक्ट्रम 15 डीबीने वाढते तेव्हा ते पिन शाफ्टमध्ये मायक्रोक्रॅकची सुरूवात दर्शवते. हे अभियांत्रिकी घटक हे सुनिश्चित करतात की मार्गदर्शक पिन उच्च-स्पीड सुस्पष्टता उपकरणांमध्ये मायक्रॉन-स्तरीय पुनरावृत्ती करण्यायोग्य स्थिती अचूकता प्राप्त करू शकतात.
